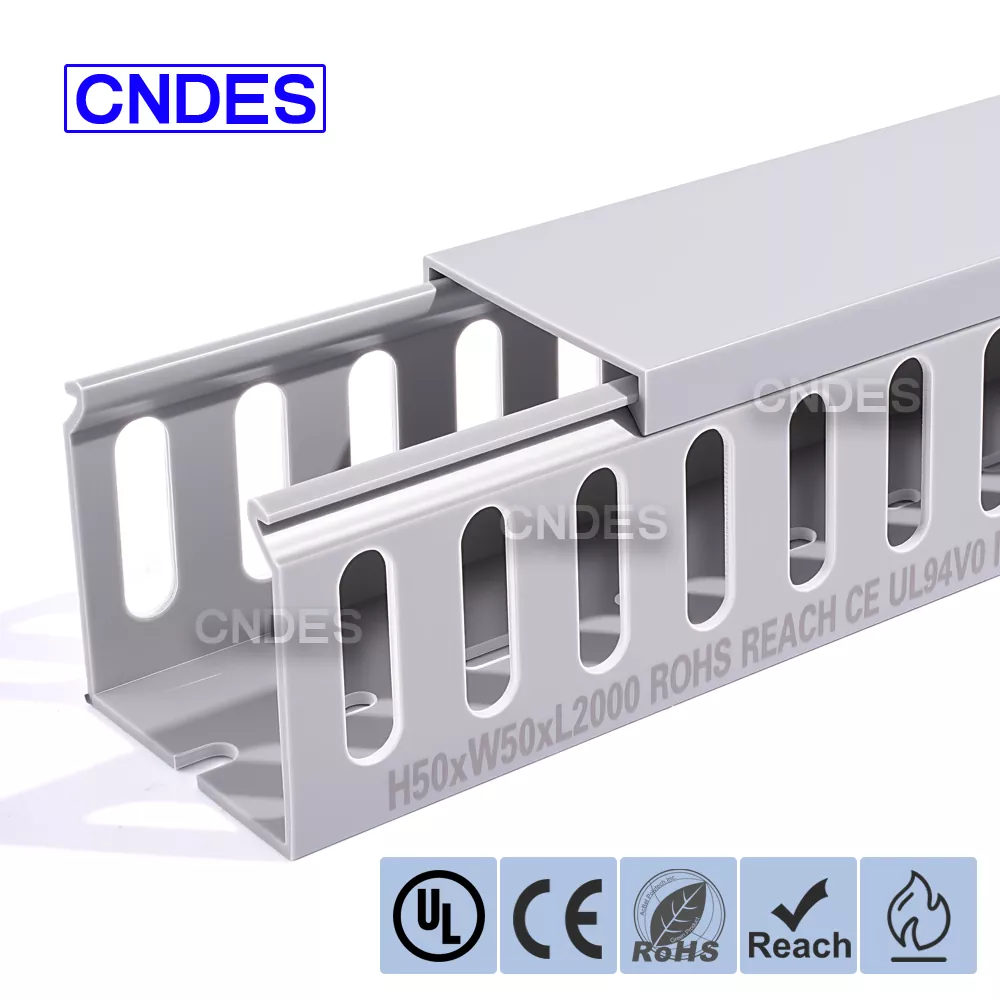

50 × 50 piludega PVC sõrme tüüpi juhtmestik

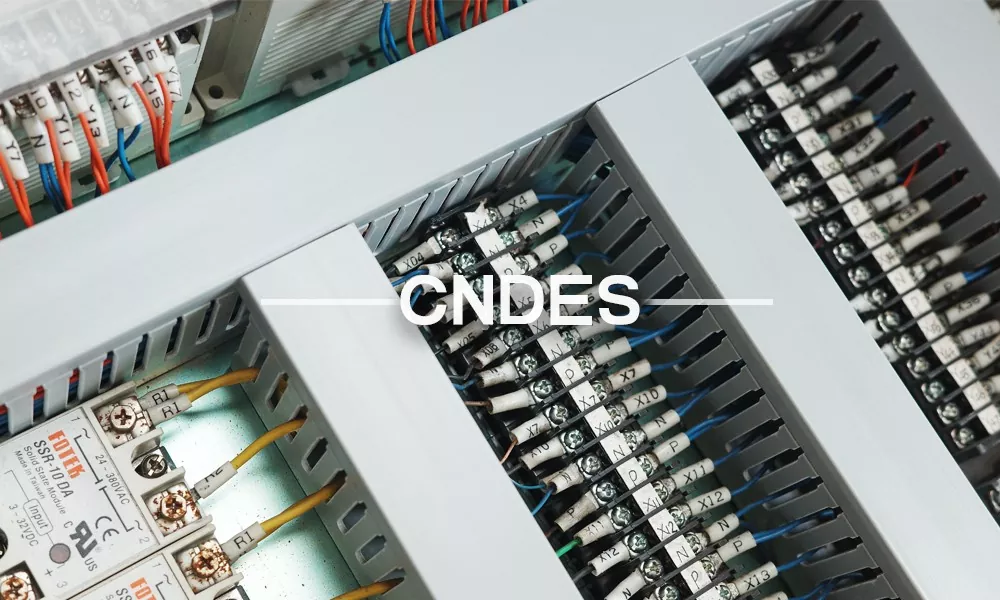

Kohandatud 50 × 50 piluga PVC sõrme tüüpi juhtmestik on mõeldud tõhusaks kaablite korraldamiseks elektripaneelides, automaatikakappides ja tööstuslikes juhtimissüsteemides. Tasakaalustatud ruudukujulise profiili ja sõrmetüüpi avatud piludega juhtmestik võimaldab kaablite kiiret hargnemist, puhast marsruutimist ja lihtsat hooldust.

Seda mudelit toodab CNDES, professionaalne PVC-juhtmete kanalite tootja ja tarnija Hiinas. Seda mudelit kasutatakse laialdaselt rakendustes, mis nõuavad paindlikkust, ohutust ja pikaajalist vastupidavust.

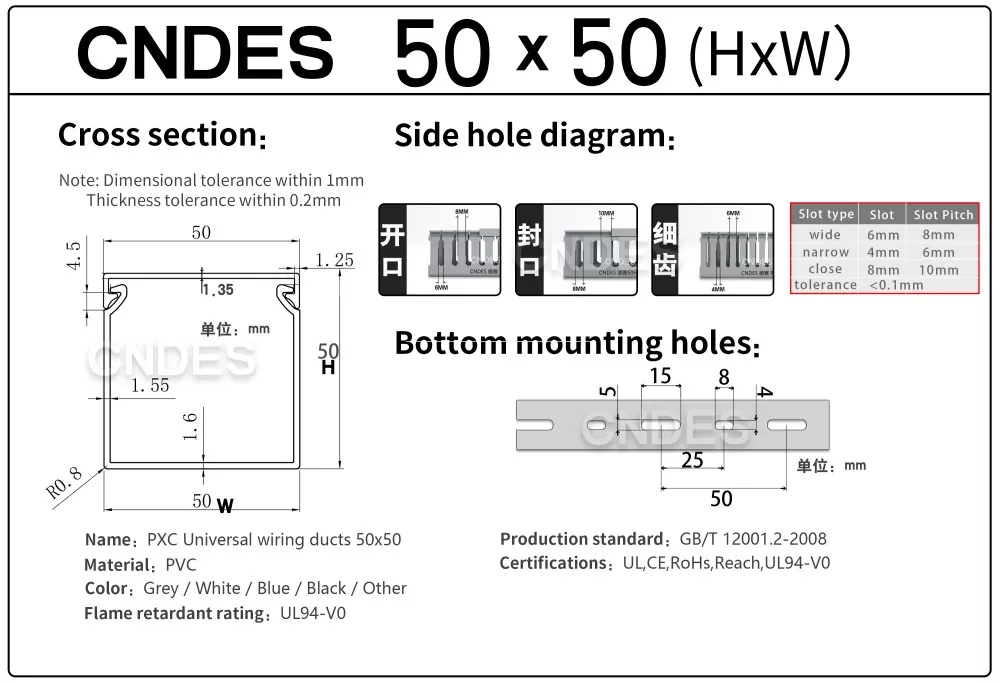

50*50-Spetsifikatsiooni dokument

Kasutusjuhend

1. Paigalduseelne ettevalmistus

Enne paigaldamist valige sobiv toru suurus ja pilu laius vastavalt kaabli kogusele, kaabli läbimõõdule ja paigalduskeskkonnale, nagu vaba ruumi ja töötemperatuuri järgi.

Näiteks kitsad sõrmetüüpi pesa kujundused sobivad suure tihedusega komponentide piirkondade jaoks, samas kui laiemad pilud võimaldavad suuremate kaablikimpude hõlpsamat suunamist.

Kvaliteetse 50 × 50 piluga PVC sõrmetüüpi juhtmestiku paigaldamisel planeerige eelnevalt kaablite marsruut ja märkige kinnituskohad seintele või elektrikilpide sees. Vältige teravate servade, liigse vibratsiooni või kõrge temperatuuriga piirkondi.

Kasutage mõõdulinti ja markerit, et tagada täpne positsioneerimine ja sujuv marsruut.

Valmistage ette vajalikud tööriistad, sealhulgas kruvikeeraja, elektritrell (kui puurimine on vajalik), tasandus- ja lõiketööriistad, nagu saag või spetsiaalne juhtmekanali lõikur.

2. Alussiinide kinnitamine

Kui paigaldate seinale või kappi, kasutage märgitud kohtadesse aukude puurimiseks elektritrelli. Sisestage paisuankrud või plastankrud. Liiga suurte aukude ebastabiilsuse vältimiseks veenduge, et puurava läbimõõt vastaks ankru suurusele. Joondage lõhikuga PVC-sõrme tüüpi juhtmestiku kanali alussiinid kinnituspunktidega ja pingutage kruvikeerajaga kruvid, et siin oleks kindel ja ei kõiguks. Eelistage kanali eelpuuritud kinnitusaukude kasutamist. Kui vajate täiendavaid kinnituspunkte, puurige augud ise. Kasutage taset, et kontrollida aluskanali horisontaalset joondust, vältides raskusi katteplaadi hilisema paigaldamise või kaabli kallutamisel. Pärast reguleerimist keerake kruvid nihkumise vältimiseks uuesti kinni.

3. Kaabli korraldus ja sisestamine

Enne kaablite sisestamist rühmitage need vastavalt funktsioonidele (nt toitekaablid, signaalikaablid või andmekaablid) ja vajadusel märgistage need. Kontrollige, kas kaabli läbimõõt sobib pesa laiusega.

Sisestage kaablid ettevaatlikult läbi suure jõudlusega 50 × 50 piludega PVC sõrmetüüpi juhtmestiku külgmiste pilude või otsaavade, vältides liigset tõmbamist, mis võib kahjustada kaabli isolatsiooni.

Suuremate kaablite puhul saab üksikud pilusõrmed eemaldada piki eelnevalt lõigatud jooni või kärpida lõiketööriistade abil, et luua laiemaid avasid.

Korraldage kaablid kihtidena, et parandada organisatsiooni ja tulevast hooldust. Levinud tava on paigutada toitekaablid alumisele ja signaalikaablid ülemisele kihile, et häireid vähendada.

4. Katteplaadi paigaldamine

Joondage katteplaat aluskanaliga, tagades, et katteplaadi servad haakuks täielikult aluskanali klambrite või liugsoontega. Katteplaatide libistamiseks lükake need ühest otsast sisse; klambriga kinnitatavate tüüpide puhul vajutage, kuni see lukustub oma kohale. Vajutage katteplaati tugevalt, et see tihedalt aluskanali külge kinnitada. Piludega PVC sõrmetüüpi juhtmestiku puhul pöörake katteplaat lukustatud asendisse. Kontrollige katteplaadi tasasust, et vältida lokaalset tõstmist, mis võib võimaldada tolmu sissepääsu. Veenduge, et katteplaat oleks kindlalt kinnitatud ja ilma tühikuteta, et vältida tolmu või võõrkehade sattumist juhtme sisemusse. Kui on vaja täiustatud tihendamist, kandke katteplaadi servadele hermeetik (valige PVC-ga ühilduv liim).

5. Eristsenaariumi käsitlemine

Vertikaalsetele pindadele paigaldamisel valige libisemise vältimiseks libisemisvastase disainiga katted (nt kummipadjad või klõpsuga tugevdatud tüübid). Kontrollige perioodiliselt vertikaalselt paigaldatud piludega PVC-sõrmetüüpi juhtmestiku kanalit, et tagada kaante kindlus gravitatsioonilise lõdvenemise eest. Kitsates ruumides lõigake torud sobiva pikkusega (kasutades spetsiaalseid lõiketööriistu, et hoida puhtad ja tasased servad). Pärast lõikamist kontrollige lõikeserva teravust. Vajadusel lihvige abrasiivse paberiga, et vältida kaabli või operaatori vigastusi. Kui ümbritseva õhu temperatuur läheneb kanali ülemisele temperatuuripiirile (nt 50 °C või 85 °C), valige kõrgele temperatuurile vastupidav mudel või rakendage täiendavaid soojuse hajumise meetmeid. Näiteks reserveerige ventilatsiooniruumi kanali ümber või paigaldage jahutusventilaatorid.
